Tegningspakke til byggetilladelse: plantegninger, snit, facade og dokumentation

Når en ombygning eller tilbygning skal godkendes, er tegningerne ikke bare bilag til en ansøgning. De er selve oversættelsen mellem idé, arkitektur og myndighedskrav. En god tegningspakke gør det tydeligt, hvad der bevares, hvad der ændres, og hvordan det nye indgreb passer ind i husets eksisterende kvaliteter.

Det er især vigtigt i ældre danske huse. Her ligger værdien sjældent kun i kvadratmeterne, men i proportioner, materialer, tagformer, murværk, vinduesrytmer og den særlige stemning, som er vokset frem gennem tid. Når tegninger til byggetilladelse tager afsæt i den arkitektur, huset allerede rummer, bliver processen både stærkere fagligt og mere overbevisende over for kommunen.

Hvad tegninger til byggetilladelse skal dokumentere

En tegningspakke til byggetilladelse skal vise projektet så klart, at kommunen kan vurdere placering, omfang, anvendelse og påvirkning af både bygning og grund. Det handler om målfasthed og teknisk præcision, men også om sammenhæng. Tegningerne skal hænge sammen som ét projekt, hvor plan, snit, facade og situationsplan fortæller den samme historie.

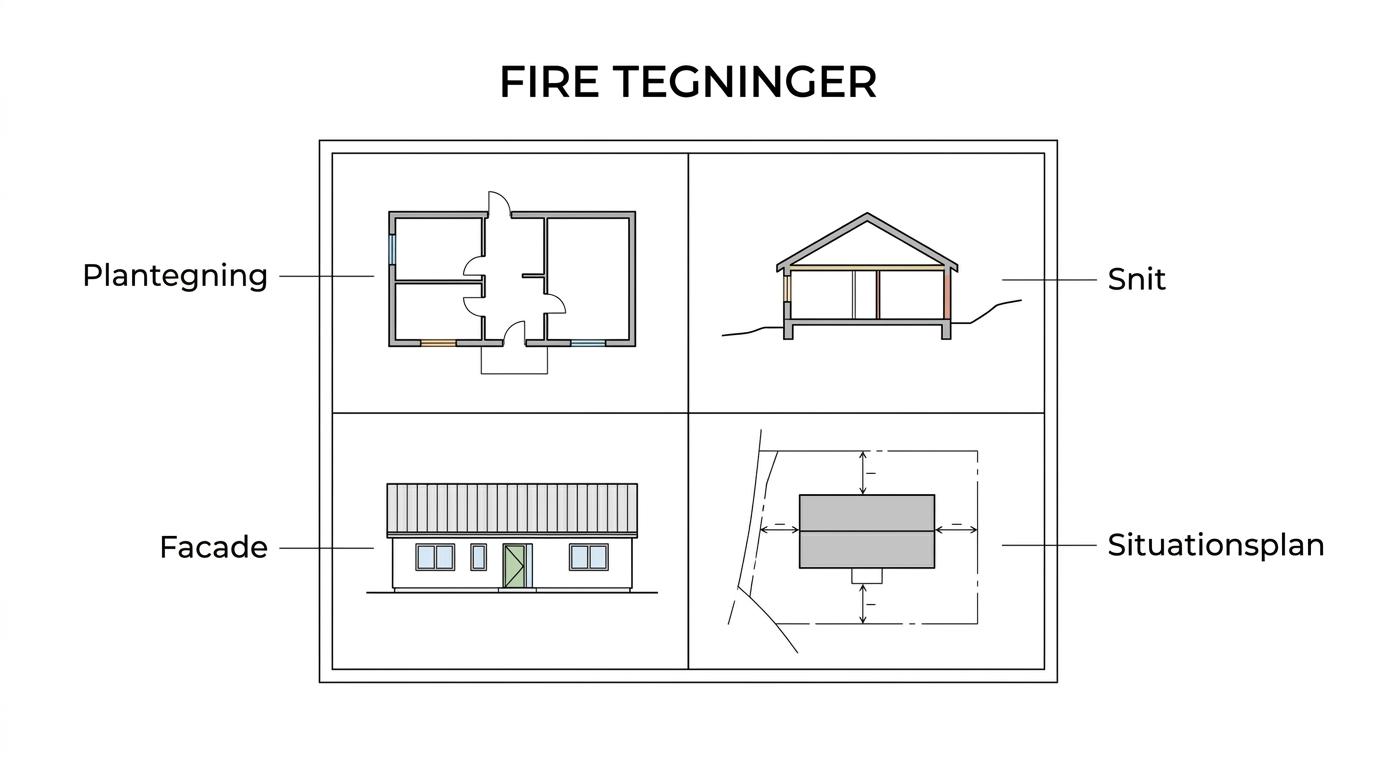

I praksis består pakken ofte af fire grundlæggende tegningstyper, suppleret med beskrivelser og teknisk dokumentation. I småhusprojekter er netop kvaliteten af disse fire tegninger ofte afgørende for, om sagen glider frem uden unødige spørgsmål.

• Plantegninger: rumfordeling, funktioner, døre, vinduer og indretning
• Snittegninger: højder, niveauer, loftshøjder, terræn og rumlig sammenhæng
• Facadetegninger: husets ydre, åbninger, materialitet og højdevirkning
• Situationsplan: placering på grunden, afstande til skel og relation til omgivelser

Når huset er ældre, bør tegningspakken ikke kun vise det nye. Den bør også vise, hvorfor det eksisterende er værd at tage vare på. Det kan være den oprindelige taghældning, en klassisk facadeopbygning, en særlig sokkelhøjde eller en planløsning med rum, der stadig fungerer overraskende godt. Den bedste myndighedstegning er ofte den, der gør arkitektoniske valg enkle at aflæse.

Plantegninger til byggetilladelse og husets eksisterende kvaliteter

Plantegningen er normalt det første sted, hvor projektets logik bliver synlig. Her ses det, hvordan huset fungerer i hverdagen, og hvordan nye rum forbindes med de eksisterende. Kommunen bruger plantegningen til at vurdere anvendelse, adgangsforhold, vådrum, udgange og ofte også sammenhængen til BBR-oplysninger.

I et gammelt hus er plantegningen samtidig et vigtigt arkitektonisk dokument. Mange boligejere ønsker mere lys, større køkken-alrum eller bedre forbindelse til haven. Det giver god mening, men hvis man arbejder for hårdt imod husets oprindelige struktur, mister projektet ofte karakter. En ny åbning i en bærende væg kan være den rigtige løsning, men ikke nødvendigvis tre. En tilbygning kan styrke huset, hvis den tager højde for eksisterende akser, rummenes proportioner og den måde, man naturligt bevæger sig gennem huset på.

Netop derfor bør plantegninger til byggetilladelse vise mere end bare de nye vægge. De bør vise, hvordan det gamle hus læses og videreføres. I en murermestervilla kan det betyde, at tilbygningen underordner sig hovedhuset og lader de oprindelige stuer stå tydeligt tilbage. I et parcelhus fra 1960’erne kan det være vigtigt at bevare den enkle struktur og det rolige spænd mellem opholdsrum og havefacade.

Det gør også sagsbehandlingen lettere, når det klart fremgår, hvad der er eksisterende, og hvad der er nyt.

Snittegninger til byggetilladelse og rumlig kvalitet

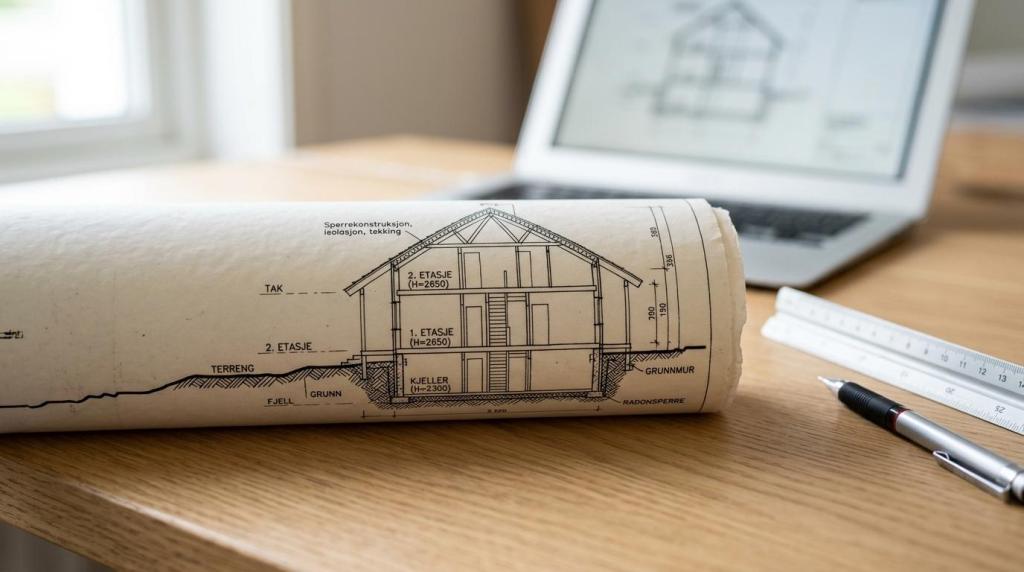

Snittegningen bliver ofte undervurderet, selv om den er en af de mest oplysende tegninger i hele materialet. Her bliver husets lodrette forhold synlige: gulvniveauer, loftshøjder, tagets opbygning, terrænets møde med bygningen og forholdet mellem gammelt og nyt.

For ældre huse er snittet særligt værdifuldt, fordi det afslører arkitektoniske kvaliteter, som en plan ikke kan vise alene. Det kan være den lave sokkel, det stejle tagrum, de dybe vindueslysninger eller forskellen mellem en oprindelig bygningskrop og en senere tilføjelse. Når man arbejder med ombygning og tilbygning, er det ofte i snittet, at projektets respekt for huset kan aflæses mest præcist.

Hvis en ny tilbygning får for lav loftshøjde, for voldsom tagopbygning eller en gulvkote, der ikke spiller sammen med den eksisterende bygning, bliver det hurtigt synligt her. Omvendt kan et velarbejdet snit dokumentere, at det nye byggeri understøtter det gamle hus i stedet for at skubbe det ud af balance.

Facadetegninger til byggetilladelse og respekt for historisk stil

Facadetegninger bruges af kommunen til at vurdere bygningens ydre fremtoning, højder og påvirkning af omgivelserne. De er centrale i sager, hvor en tilbygning ændrer husets volumen, eller hvor nye vinduer, døre, kviste eller tagformer påvirker det samlede udtryk.

I arkitektonisk forstand er facadetegningen stedet, hvor projektets holdning bliver tydelig. Skal den nye del ligne det gamle helt tæt, eller skal den være nutidig og rolig? Begge veje kan være rigtige, hvis de udføres med præcision. Det afgørende er, at den nye facade forstår den historiske stilperiode og ikke udvisker de kvaliteter, som allerede findes.

Et klassisk hus tåler sjældent tilfældige ændringer i vinduesformat, murforbandt eller gesimslinje. En modernisering kan sagtens være nutidig, men den bør tage afsæt i husets proportioner og rytme. Når facadetegningerne viser dette klart, står projektet stærkere. Ikke kun i myndighedsbehandlingen, men også i den færdige bygning.

Mange af de bedste løsninger opstår netop i spændet mellem bevaring og fornyelse.

Situationsplan og placering på grunden

Selv om mange taler mest om plan, snit og facade, er situationsplanen ofte den tegning, der tidligt afgør, om projektet kan realiseres inden for reglerne. Den viser bygningens placering på grunden, afstande til skel, adgangsforhold, eksisterende bebyggelse og relationen til terræn og naboer.

I ældre villaområder og kvarterer med stærk arkitektonisk identitet har placeringen stor betydning. En tilbygning, der flyttes en meter forkert, kan svække både haven, dagslyset og husets oprindelige disponering. Situationsplanen bør derfor ikke kun opfylde et myndighedskrav. Den bør også vise, at projektet respekterer stedets struktur, bebyggelsesmønster og den måde huset ligger på grunden.

[markdown] | Tegningstype | Typisk målestok | Myndighedsfokus | Arkitektonisk fokus | | --- | --- | --- | --- | | Situationsplan | 1:200 | Skelafstande, placering, bebyggelsesforhold | Samspil mellem hus, have og omgivelser | | Plantegning | 1:100 | Rumfunktioner, adgang, anvendelse | Videreførelse af planlogik og eksisterende struktur | | Snit | 1:100 | Højder, niveauer, terræn | Rumlig kvalitet, dagslys, proportioner | | Facade | 1:100 | Ydre udtryk, højder, terrænlinjer | Stilperiode, materialer, facadeopbygning | [/markdown]

Supplerende dokumentation til byggetilladelse

Selve tegningerne står sjældent alene. De ledsages typisk af projektbeskrivelse, oplysninger til BBR og erklæringer om relevante tekniske forhold efter BR18. I nogle sager kommer også dokumentation for brandklasse, konstruktionsklasse, energi, ventilation eller dispensationer.

Den skriftlige del bør tale samme sprog som tegningerne. Hvis en projektbeskrivelse kun handler om ekstra kvadratmeter, men tegningerne viser et indgreb i et bevaringsværdigt hus, mangler der sammenhæng. Omvendt kan en kort og præcis redegørelse styrke sagen markant, når den forklarer, hvorfor projektet er disponeret, som det er, og hvordan eksisterende arkitektoniske kvaliteter fastholdes.

Det er ofte relevant at have styr på følgende materiale:

• Projektbeskrivelse: formål, hovedgreb, materialer og anvendelse
• BBR-oplysninger: arealer, etager og ændringer, der skal registreres
• korte redegørelser for adgangsforhold
• oplysninger om brand og konstruktion, når sagen kræver det
• energidokumentation ved relevante ændringer
• eventuelle tidligere godkendte tegninger

For boligejere kan det virke tungt. Men når materialet samles tidligt og bygges op omkring husets reelle arkitektur, bliver processen langt mere overskuelig. Det gælder især i ombygninger af gamle enfamiliehuse, hvor eksisterende forhold ofte er mere komplekse end først antaget.

Myndighedskrav i praksis for Byg og Miljø og BR18

Ansøgningen indsendes som regel digitalt via Byg og Miljø, og her bliver det hurtigt tydeligt, hvor vigtigt det er, at tegningsmaterialet er klart struktureret. Kommunen skal kunne aflæse projektet uden at gætte sig frem. Tegninger med uklare mål, manglende terrænlinjer eller usikre skelafstande skaber næsten altid ekstra spørgsmål.

BR18 stiller krav til indholdet i ansøgningen, men den konkrete sagsbehandling varierer fra kommune til kommune. Derfor er det ikke nok, at materialet er korrekt i princippet. Det skal også være praktisk anvendeligt i den konkrete sag. Et godt myndighedsprojekt er nøgternt, præcist og læsbart.

Her gør den arkitektoniske disciplin en reel forskel. Når tegningerne er gennemtænkte, er det lettere at dokumentere, at projektet ikke blot er en teknisk udvidelse, men en bearbejdning af en eksisterende bygning med respekt for dens potentiale.

Typiske fejl i tegninger til byggetilladelse

Mange forsinkelser opstår ikke på grund af projektets idé, men fordi materialet er ufuldstændigt eller uklart. Det gælder både små og større boligprojekter.

De mest almindelige problemer er ofte disse:

• manglende mål eller skala
• uklart skel mellem eksisterende og nyt
• facader uden terrænlinjer
• snit uden koter eller loftshøjder
• plantegninger uden tydelige rumbetegnelser
• uoverensstemmelse mellem tegninger og BBR
• for lidt dokumentation af husets nuværende forhold

En anden klassisk fejl er at tegne en løsning, der overser husets arkitektoniske sammenhæng. Myndigheden ser ikke kun på teknik, men også på helheden. Hvis en tilbygning virker løsrevet fra hovedhuset, eller hvis facadeændringer bryder markant med kvarterets karakter, bliver sagen sjældent stærkere af det.

Arkitektonisk værdi i gamle huse og en stærk tegningspakke

Når der arbejdes med renovering, ombygning eller tilbygning i eksisterende enfamiliehuse, bør tegningspakken bruges som et aktivt arkitektonisk værktøj. Ikke kun som dokumentation. Det er her, man kan vise, hvordan en ny løsning tager vare på husets identitet og samtidig gør det mere anvendeligt for en moderne familie.

Det gælder på tværs af stilperioder. En bungalow har andre kvaliteter end et 1970’er parcelhus, og en bedre planløsning i et hus fra 1930’erne kræver andre greb end i et hus fra 1965. Fælles er, at de bedste projekter ikke visker det eksisterende væk. De læser huset, sorterer i tidligere tilfældige tilføjelser og bygger videre på det, der allerede er stærkt.

Hos Arked er netop dette perspektiv centralt: fremtidens hjem i gamle huse skabes ikke ved at starte forfra, men ved at arbejde præcist med det, der er der. Når plantegninger, snit, facader og den øvrige dokumentation bliver udviklet med blik for bevaring, originalitet, historisk stilperiode og eksisterende kvaliteter, får byggetilladelsen et bedre fundament. Samtidig får boligen større arkitektonisk værdi på den lange bane.

En god tegningspakke er derfor mere end et krav. Den er begyndelsen på et bedre byggeri.
