Situationsplan til byggetilladelse: 7 krav du skal kende

En situationsplan er ofte den tegning, der afgør, om en byggeansøgning kan læses hurtigt eller går i stå. Hos Arked indgår den som en central del af myndighedsprojektet, fordi placering på grunden, skel, terræn og eksisterende bygninger skal hænge sammen, før en tilbygning eller ombygning giver mening på papir.

Kort fortalt

• En situationsplan til byggetilladelse er en målfast tegning af hele matriklen, og hos Arked behandles den som nøgletegningen, fordi kommunen bruger den til at vurdere placering, skel og afstandsforhold.
• Københavns Kommune kræver typisk, at situationsplanen viser hele grunden, nyt byggeri, afstand til skel, andre bygninger og relevante elementer som skur, carport og brandredningsarealer.
• BR18 gør afstande konkrete: fritliggende enfamiliehuse vurderes ofte mod mindst 2,5 m til naboskel og sti, mens visse sommerhuse har 5,0 m til naboskel og 2,5 m mod vej.
• Den mest almindelige fejl er at indsende en skitse uden mål, skel eller eksisterende forhold. Så kan kommunen ikke vurdere projektet sikkert.
• Hvis terræn, adgang, småbygninger eller bebyggelsesprocent påvirker projektet, skal de vises tidligt, ellers kan resten af tegningssættet blive upræcist.

Det lyder enkelt at tegne et hus ind på en grund, men det er sjældent nok. Kommunen læser situationsplanen som dokumentation, ikke som inspiration, og derfor skal den både være præcis, målfast og tydelig at kontrollere op imod BR18, lokalplan og resten af tegningsmaterialet.

Hvad er en situationsplan til byggetilladelse?

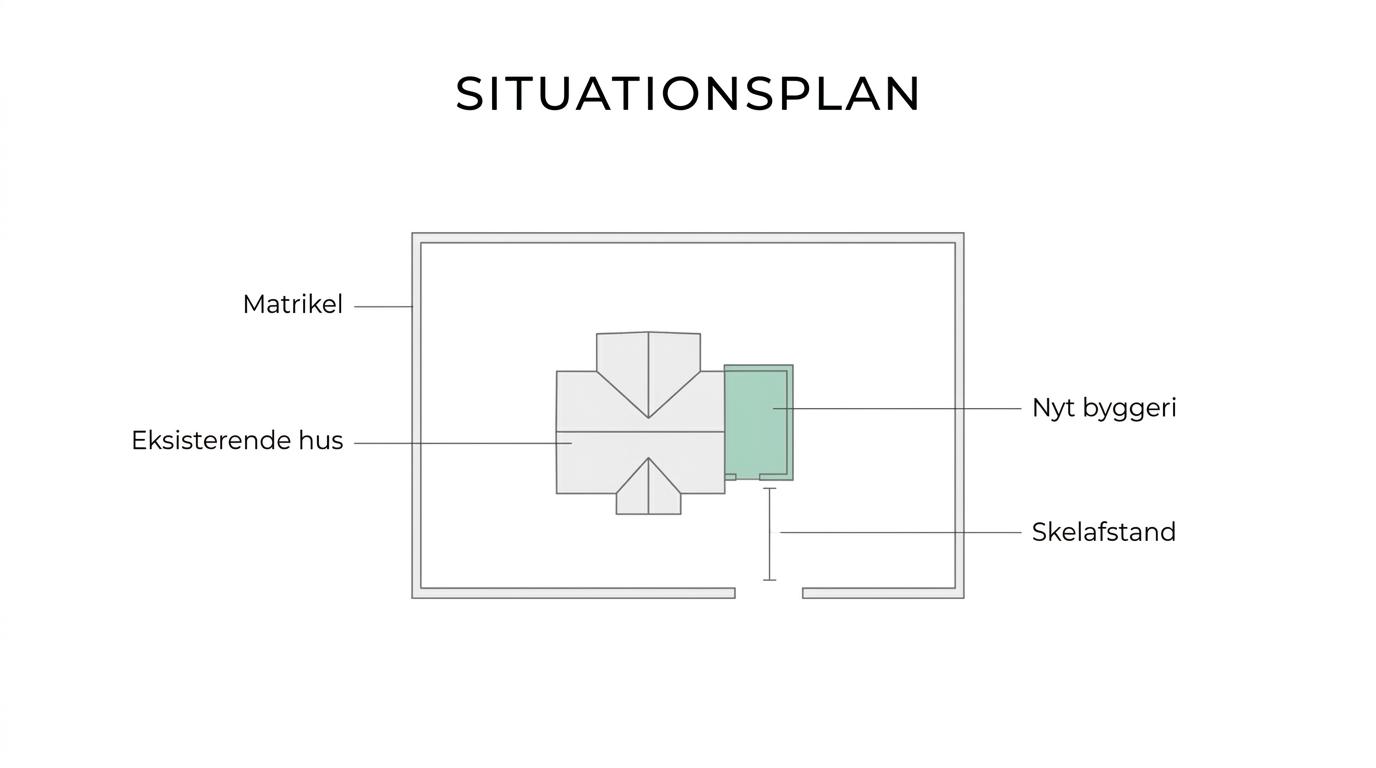

En situationsplan er en målfast oversigt over hele matriklen. Hos Arked bruges den som nøgletegning i myndighedsprojektet, fordi placering, skel, terræn og eksisterende bygninger skal kunne læses samlet.

Tegningen viser ikke bare det nye byggeri. Den viser grunden som helhed: husets placering, naboskel, vejskel, andre bygninger, adgangsarealer, belægning og ofte også terrænforhold, hvis de har betydning. Københavns Kommune beskriver den netop som en tegning, der skal vise hele matriklen, byggeriets placering på grunden samt afstand til skel og andre bygninger.

Mange tror, at situationsplanen blot er en “oversigt”. Det er en misforståelse. I praksis er den et kontrolværktøj, som gør det muligt at vurdere afstandsforhold, bebyggelsesprocent og om projektet passer ind på den konkrete grund.

Arked bruger situationsplanen som den tegning, der tidligt viser, om et projekt faktisk kan placeres lovligt og fornuftigt på grunden.

Hvorfor er situationsplanen så vigtig i en byggeansøgning?

Situationsplanen er vigtig, fordi kommunen vurderer projektets placering ud fra den. Uden klare afstande, skel og eksisterende forhold kan sagsbehandleren ikke kontrollere, om ansøgningen hænger sammen.

Hvis en tilbygning ligger tæt på naboskel, bliver afstandsforhold straks centrale. Hvis grunden allerede er tæt bebygget, bliver bebyggelsesprocenten vigtig. Hvis adgangsforhold eller brandredningsarealer påvirkes, skal det også kunne læses. Den samme tegning forbinder derfor flere spørgsmål, som ellers let bliver spredt ud over plantegninger, facader og tekst.

Det er også her, fejl ofte opstår tidligt. En facade kan se korrekt ud, og en plantegning kan være flot, men hvis tilbygningen er placeret 40 cm forkert på situationsplanen, falder resten af materialet fra hinanden. Et godt råd er at tænke situationsplanen som projektets ydre logik, mens plantegningerne viser den indre logik.

Hvilke 7 krav skal en situationsplan typisk vise?

En brugbar situationsplan skal som minimum gøre grunden læsbar for kommunen. Det betyder, at både eksisterende forhold og nyt byggeri skal kunne måles, forstås og kontrolleres.

Når kommuner som Københavns Kommune beskriver kravene, går de igen på tværs af de fleste enfamiliehusprojekter. De syv punkter her dækker det, der typisk skal være med:

1. Hele matriklen: grundens afgrænsning, skel og det samlede grundareal skal kunne aflæses.
2. Nyt byggeri: tilbygning, ombygget volumen eller ny mindre bygning skal være tegnet præcist ind.
3. Afstande til skel: især til naboskel, sti og vejskel, målt tydeligt og entydigt.
4. Eksisterende bygninger: hovedhus, garage, carport, skur, drivhus eller andre bygninger på grunden.
5. Indbyrdes afstande: afstanden mellem nyt byggeri og eksisterende bygninger skal fremgå, når den er relevant.
6. Relevante udeelementer: adgang, cykelparkering, affaldsplacering, brandredningsarealer, belægning eller hegn, hvis de påvirker projektet.
7. Målfast grundlag: målestok, signaturer, retning og et tegningsniveau, hvor kommunen faktisk kan kontrollere oplysningerne.

Et vigtigt punkt bliver ofte glemt: situationsplanen skal være læsbar, ikke bare detaljeret. Hvis alt er tegnet ind, men ingen kan se forskel på eksisterende og nyt, hjælper det ikke meget.

Hvordan laver du et brugbart første udkast til situationsplanen?

Det bedste første udkast starter med et sikkert grundlag. Tag udgangspunkt i eksisterende tegningsmateriale, matrikelkort og byggesagsarkiv, før du tegner det nye ind.

Trin 1 er at samle det eksisterende. Hvis du allerede har en ældre situationsplan, kan den være et godt afsæt. Københavns Kommune peger selv på, at man kan bruge en kopi af den oprindelige situationsplan eller hente materiale i byggesagsarkivet. Det sparer tid, men kun hvis du kontrollerer, at materialet stadig passer til de faktiske forhold.

Trin 2 er at tegne det, der faktisk findes nu. Her snubler mange. Et skur, en overdækning eller en udvidet terrasse er måske ikke det, du søger om, men det kan stadig påvirke bebyggelsesprocent eller placering. Hvis de eksisterende forhold er forenklet væk, bliver vurderingen usikker.

Trin 3 er at placere det nye byggeri målfast. Tegn ikke “cirka” efter luftfoto. Brug faste mål fra husets kendte hjørner, skellinjer og eksisterende bygningsdele. Hvis huset ikke ligger præcist i dit materiale, bør det måles op først. Det er ofte her, forskellen mellem en hurtig skitse og et myndighedsegnet dokument viser sig.

Hvordan måler du afstande til skel og andre bygninger korrekt?

Afstande skal måles korteste vej og fra de rigtige bygningslinjer. Bygningsreglementet og kommunens vurdering tager ikke udgangspunkt i hegnets placering, men i skellet og bygningens faktiske geometri.

For fritliggende enfamiliehuse arbejder mange projekter med 2,5 m som centralt mål til naboskel og sti efter BR18's rammer for afstandsforhold. For visse sommerhuse er udgangspunktet anderledes, blandt andet 5,0 m til naboskel og 2,5 m mod vej. Det betyder ikke, at alle enfamiliehuse automatisk kan placeres frit, men det giver et vigtigt pejlemærke for vurderingen.

Trin 1 er at fastslå, hvor skellet ligger. Mange antager, at hækken eller plankeværket står i skel, men det gør det ikke altid. Trin 2 er at måle fra bygningens yderside, ikke fra tagrende, møblering eller tilfældige belægningskanter, medmindre netop disse dele er relevante for vurderingen. Trin 3 er at kontrollere de samme mål mod resten af tegningssættet, så facader, snit og situationsplan ikke viser forskellige bredder eller placeringer.

En klassisk misforståelse er, at mindre bygninger altid må stå tættere på skel. Garager, carporte, drivhuse og skure kan i nogle tilfælde placeres nærmere end 2,5 m, men kun når de særlige betingelser er opfyldt. Derfor skal situationsplanen vise den reelle placering, før man vurderer, hvilken regel der kan bruges.

Arked ser ofte, at den afgørende fejl ikke er designet, men et forkert skel eller en upræcis afstand på situationsplanen.

Hvad er forskellen på en situationsplan og en plantegning?

En situationsplan viser bygningens placering på grunden, mens en plantegning viser rummene inde i bygningen. De to tegninger svarer på helt forskellige spørgsmål.

Plantegningen fortæller, hvor køkken, værelser, døre og trapper ligger. Situationsplanen fortæller, hvor huset eller tilbygningen ligger i forhold til matriklen, skel, naboer, adgang og øvrige bygninger. Hvis kommunen kun får plantegninger, kan den ikke vurdere afstandsforholdene ude på grunden.

Det er derfor, en flot planløsning ikke kan erstatte en præcis situationsplan. Hvis dit projekt ser godt ud indvendigt, men skubber volumen for tæt på skel, vil udfordringen ofte blive opdaget på situationsplanen først.

Hvad er forskellen på en situationsplan og en koteplan?

En situationsplan viser placering og afstande, mens en koteplan fokuserer på højder, terrænkoter og niveauændringer. De hænger tæt sammen, men er ikke det samme.

På en flad parcelhusgrund kan oplysninger om terræn nogle gange være en del af situationsplanen. På en skrånende grund eller i et projekt med væsentlige ændringer i terræn er en koteplan ofte nødvendig som særskilt dokumentation. Her ser man eksisterende og projekterede koter, fald på terræn og relationen mellem gulvniveau, sokkel og omgivelser.

Det er et sted, hvor mange undervurderer sammenhængen. Hvis terrænet ændres, kan bygningens oplevede højde ændre sig. Så er det ikke nok, at afstandene til skel ser rigtige ud på situationsplanen. Højderne skal også kunne læses korrekt i snit, facader og koteplan.

Hvordan kvalitetssikrer du situationsplanen før indsendelse?

Den bedste kvalitetssikring er en systematisk gennemgang mod BR18, lokalplan og resten af tegningssættet. Små afvigelser mellem tegningerne skaber ofte flere spørgsmål end store designvalg.

Før du sender materialet, bør du læse situationsplanen som en sagsbehandler ville gøre: Kan man se, hvad der er eksisterende, hvad der er nyt, og hvorfor målene giver mening? Hvis svaret ikke er et klart ja, mangler der noget.

Brug en kort kontrolrunde med disse punkter:

• Skel: er naboskel, vejskel og sti vist tydeligt og målsat korrekt?
• Bygninger: er alle eksisterende og nye bygningsdele med, også skur, garage, carport og drivhus?
• Afstande: fremgår de korteste relevante afstande til skel og mellem bygninger?
• Terræn: er terrænkoter eller andet terrænmateriale med, hvis grunden skråner eller ændres?
• Sammenhæng: passer mål og placering med plantegninger, facader og snit?

Et godt trick er at bede en anden læse tegningen uden forklaring. Hvis personen ikke straks kan se, hvor tilbygningen ligger, eller hvad der er nyt, er tegningen sandsynligvis for uklar til en myndighedssag.

Hvad skal du især være opmærksom på ved tilbygning, garage eller skur?

Bygningstype ændrer, hvilke forhold der bliver mest følsomme. En opvarmet tilbygning til huset vurderes ofte anderledes end en garage, carport eller et skur tæt på skel.

Hvis du laver en tilbygning til enfamiliehuset, vil placering, højde, afstandsforhold og bebyggelsesprocent som regel være de første kontrolpunkter. Hvis du derimod søger om en garage, carport eller et skur tæt på skel, kan reglerne om småbygninger nær skel blive relevante. Det ændrer dog ikke ved, at placeringen stadig skal dokumenteres præcist på situationsplanen.

Brandredningsarealer og adgang kan også blive vigtige, især når flere bygninger samles tæt, eller når en tilbygning ændrer ankomstforhold på grunden. Mange fokuserer kun på den nye bygnings fodaftryk, men glemmer, at hele udearealet ofte læses som en samlet funktion.

Hvornår giver det mening at få en arkitekt til at samle myndighedsmaterialet?

Det giver mening at få hjælp, når skel, terræn eller eksisterende byggeri gør projektet svært at aflæse. Hos Arked samles situationsplan, øvrige tegninger og myndighedsprocessen i ét forløb, så ansøgningen ikke består af enkeltdele, der peger i hver sin retning.

Det er især relevant, hvis du står med en tilbygning på en stram parcelhusgrund, en garage tæt på skel, eller et hus hvor gamle udhuse, hegn og terrænændringer gør den samlede situation uklar. Her er udfordringen sjældent kun at tegne noget pænt. Den er at dokumentere projektet, så kommunen kan vurdere det uden at gætte.

I praksis handler det om at få de rigtige beslutninger tidligt. Hvis situationsplanen viser, at projektet kan placeres godt, bliver resten af tegningssættet lettere at udvikle. Hvis den viser problemer, er det bedre at opdage dem før ansøgning end efter.

Hvis du vil teste dit projekt tidligt, kan et kort rådgivningsmøde være nok til at få afklaret, om skel, afstande, terræn eller eksisterende bygninger bliver afgørende. Arked tilbyder gratis 30 minutters arkitektrådgivning som første sparring, hvilket er særligt nyttigt, når du vil vide, om din situationsplan og din byggeidé overhovedet peger i den rigtige retning.
